| 是否进口：否 | 加工定制：否 | 品牌：IBR |
| 型号：IMB-cab |
德国IBR测量总线IMBus专业为各品牌位移传感器、气动环规，塞规，数显卡尺、***表，高度计，光栅尺，温度传感器，压力传感器，电子秤，角度编码器等等传感器，量具，量仪提供测量模块及接口模块。兼容品牌有Tesa，马尔Mahr，Sylvac，马波斯Marposs, 输力强Solartron，Starrett，宝禾Bowers，三丰Mitutoyo，Kneabel，Mercer，贺德克Hydac，海德汉Heidenhain等等。

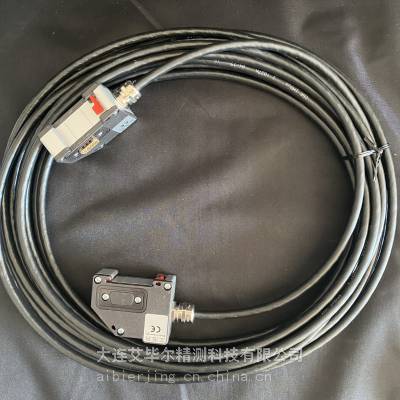

扩展电缆专为在车间多个测量点距离较远，需要汇总采集数据到一台计算机的应用。不同测量点通过扩展电缆（最长1200）连接，各测量点测量模块IMBus与量具、传感器就近放置。
下图为实际应用举例：
扩展电缆可与以下所有模块共用：
电感式测量模块IMB-im系列，根据接口数量不同可分为以下几种：
IMB-im1 F122 061 用于连接1个半桥电感式传感器
IMB-im2 F122 062 用于连接2个半桥电感式传感器
IMB-im4 F122 064 用于连接4个半桥电感式传感器
IMB-im8 F122 068 用于连接8个半桥电感式传感器
根据接口协议不同，分为适用于不同传感器厂商的系列：
兼容Mahr电感传感器系列： 兼容Knaebel传感器系列：
IMB-im1 F122 911 用于连接1个Mahr电感式传感器 IMB-im1 F122 961 用于连接1个Knaebel传感器
IMB-im2 F122 912 用于连接2个Mahr电感式传感器 IMB-im2 F122 962 用于连接2个Knaebel传感器
IMB-im4 F122 914 用于连接4个Mahr电感式传感器 IMB-im4 F122 964 用于连接4个Knaebel传感器
IMB-im8 F122 918 用于连接8个Mahr电感式传感器 IMB-im8 F122 968 用于连接8个Knaebel传感器
兼容Solartron LVDT传感器系列： 兼容Solartron HB传感器系列：
IMB-im1 F122 921 用于连接1个Solartron LVDT传感器 IMB-im1 F122 931 用于连接1个Solartron HB传感器
IMB-im2 F122 922 用于连接2个Solartron LVDT传感器 IMB-im2 F122 932 用于连接2个Solartron HB传感器
IMB-im4 F122 924 用于连接4个Solartron LVDT传感器 IMB-im4 F122 934 用于连接4个Solartron HB传感器
IMB-im8 F122 928 用于连接8个Solartron LVDT传感器 IMB-im8 F122 938 用于连接8个Solartron HB传感器
兼容Marposs LVDT传感器系列： 兼容Marposs HB传感器系列：
IMB-im1 F122 941 用于连接1个Marposs LVDT传感器 IMB-im1 F122 951 用于连接1个Marposs HB传感器
IMB-im2 F122 942 用于连接2个Marposs LVDT传感器 IMB-im2 F122 952 用于连接2个Marposs HB传感器
IMB-im4 F122 944 用于连接4个Marposs LVDT传感器 IMB-im4 F122 954 用于连接4个Marposs HB传感器
IMB-im8 F122 948 用于连接8个Marposs LVDT传感器 IMB-im8 F122 958 用于连接8个Marposs HB传感器
兼容Mercer HB传感器系列： 客户定制系列：
IMB-im1 F122 971 用于连接1个Mercer HB传感器 IMB-im1 F122 991 根据客户定制
IMB-im2 F122 972 用于连接2个Mercer HB传感器 IMB-im2 F122 992 根据客户定制
IMB-im4 F122 974 用于连接4个Mercer HB传感器 IMB-im4 F122 994 根据客户定制
IMB-im8 F122 978 用于连接8个Mercer HB传感器 IMB-im8 F122 998 根据客户定制
IMB-dm增量式测量模块系列
IMB-dm1 F122 071 连接1个增量式输出传感器/系统（1Vpp） IMB-dm1 F122 111 连接1个增量式输出传感器/系统（TTL）
IMB-dm2 F122 072 连接2个增量式输出传感器/系统（1Vpp） IMB-dm2 F122 112 连接1个增量式输出传感器/系统（TTL）
IMB-dm4 F122 074 连接4个增量式输出传感器/系统（1Vpp） IMB-dm4 F122 114 连接2个增量式输出传感器/系统（TTL）
IMB-ai模拟信号测量模块系列
IMB-ai1 F122 041 单通道模拟电压/电流测量模块 IMB-ai2 F122 042 双通道模拟电压/电流测量模块
IMB-ai4 F122 044 四通道模拟电压/电流测量模块 IMB-ai8 F122 048 八通道模拟电压/电流测量模块
IMB-ae1 气动测量模块及附件
IMB-ae1 F122 081 气电测量模块 AE-FF F330 100 气源过滤净化单元
AE-FP F330 200 电压调节器 AE-FC1 F330 011 气源过滤调节器
IMB-mi三丰数显量具接口模块系列
IMB-mi2 F122 022 双通道三丰数显量具接口模块 IMB-mi4 F122 024 四通道三丰数显量具接口模块
IMB-mi8 F122 028 八通道三丰数显量具接口模块
IMB-sm通用串行接口模块
IMB-sm1 F122 011 单通道通用串行接口模块（RS232） IMB-sm2 F122 012 双通道通用串行接口模块（RS232）
IMB-sm4 F122 014 四通道通用串行接口模块（RS232）
IMB-pm通用并行接口模块
IMB-pm1 F122 031 单通道通用串行接口模块（RS232） IMB-pm2 F122 032 双通道通用串行接口模块（RS232）
IMB-pm4 F122 034 四通道通用串行接口模块（RS232）
数字输入/输出模块
IMB-io4 F122 091 四入四出模块 IMB-ci8 F122 092 八点输入模块
IMB-co8 F122 093 八点输出模块
供电模块
IMB-ps2 F121 020 交流电源模块 IMB-acc F121 030 蓄电池便携电源模块
IMB-dc1 F122 040 直流电源模块
数据传输单元
IMB-usb F120 010 USB接口数据传输模块（IMBus测量总线到计算机） IMB-232 F120 020 COM接口数据传输模块（IMBus测量总线到计算机）
IMB-lan F120 030 网线接口传输模块（IMBus测量总线到以太网） IMB-wla F120 050 网线接口传输模块（IMBus测量总线到无线以太网）
IMB-pb F120 040、 IMB-pn F120 060、 IMB-ec F120 070 Profibus Profinet EtherCAT 接口模块
IMB-ISi IMBus系统与IBR ISi系统接口模块
IMB-ISi1 F122 051 单通道接口模块 IMB-ISi4 F122 054 四通道接口模块
IMB-ISM F122 121 无线模块，将IBR 无线测量系统集合到IMBus总线系统
IMB-pc1 F123 010 测量控制模块（计算机） 功能相当于计算机主机，外接显示器鼠标等用于测量
